MIK-R9600無紙記錄儀集各種工業、民用場合中數據的測量、顯示、處理、運算、報警、記錄報表等多種功能于一身，具有18路模擬量信號輸入通道、4路繼電器報警輸出、150mA配電輸出（可接6路兩線制變送器或者2路四線制變送器），1個RS-485通訊接口，并擁有1個USB數據轉存接口。
　　MIK-R9600無紙記錄儀內部采用高速、高性能32位cortex-M4微處理器。電路板經過“防腐、防潮、防塵”三防涂覆處理。高性能儀表電源有強大的抗干擾能力，能有效抑制外部諧波干擾，大大提高了整機的穩定性。


　　
　　現場實際應用


　
　　1． 配流量計，實現測量和記錄現場的流量數據。
　　2． 配壓力變送器，實現測量和記錄現場的壓力數據。
　　3． 配溫度傳感器，實現測量和記錄現場的溫度數據。
　　4． 配電量變送器，實現測量和記錄現場的電量數據。
　　5． 配液位變送器，實現測量和記錄現場的液位數據。
　　6． 配溫濕度變送器，實現測量和記錄現場的溫濕度數據。

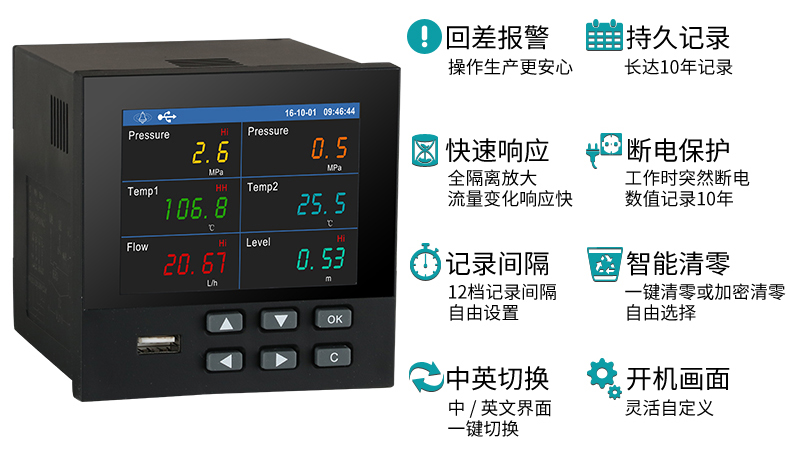

　　產品特點
　　

　　 96*96國際標準尺寸
　　 創新橫式棒圖
　　 四種參數顯示方式
　　 進口SMT貼片元器件
　　 信號記錄、曲線分析、電腦監控、歷史查詢
　　 智能低功耗（美國德州低功耗芯片，功耗減少60%）
　　 智能抗干擾（智能濾波處理，有效消除干擾）
　　 OLED彩色液晶顯示屏，畫面顯示更加絢麗美觀（六種畫面顯示如下）


　　
　

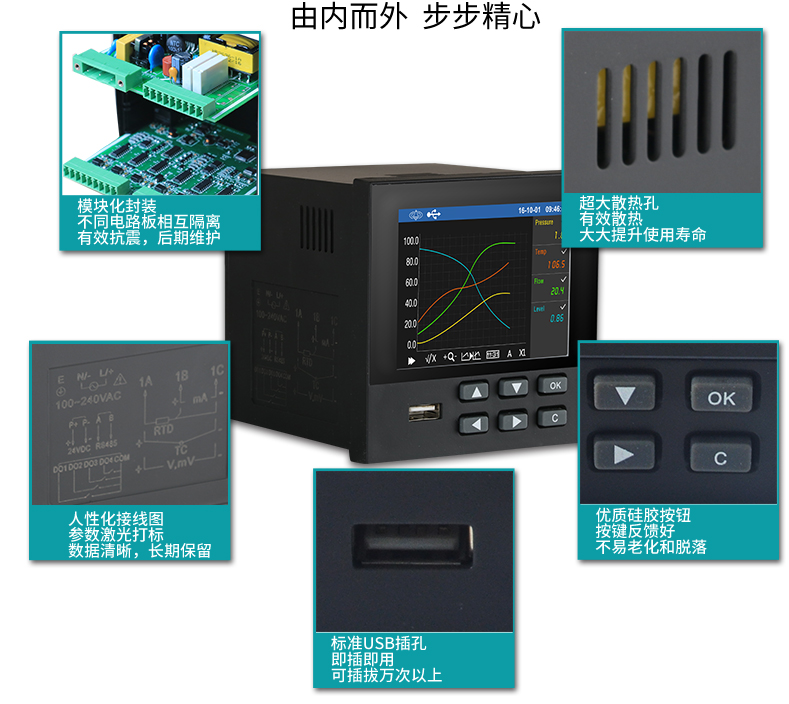

　　產品細節


　　
　　產品參數
　　產品型號：MIK-R9600
　　顯示屏幕：3.5 英寸 TFT 真彩液晶顯示屏，分辨率 320*240，高清晰 LED背光。
　　通道數目：1-18路可選
　　輸入信號：Ⅱ型標準信號：0-20mA、0-5V、0-10V、0-10mV、0-100mV
　　Ⅲ型標準信號：(4-20)mA、(1-5)V
　　熱電偶：B、S、K、E、T、J、R、N、F1、F2、Wre3-25、Wre5-26
　　熱電阻：PT100、Cu50、Cu53、BA1、BA2
　　模擬信號：sin、cos、square、triangle
　　特殊定制：真空度、PT1000、頻率
　　輸出功能： 配電輸出：150mA，24VDC
　　模擬量輸出：4-20mA（選配）
　　報警輸出：最多4通道，繼電器均為常開觸點，觸點容量 2A /250VAC（阻性負載）
　　精   度：±0.2%FS
　　輸入阻抗：標準電流信號輸入為250Ω，其他信號輸入為大于20MΩ
　　隔   離：通道和地之間隔離電壓大于500VAC，漏電流10mA，1分鐘
　　看 門 狗：集成WATCHDOG芯片，保證主機長期安全可靠運行
　　實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，最大時鐘誤差±1分/月
　　掉電保護：所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失
　　通訊方式：RS-485和RS-232可選（但不能同時使用，其中RS-485串行總線與主機隔離），可外接微型打印機
　　波 特 率：1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps可選
　　采樣周期：1秒，即1秒對各通道采樣1次
　　記錄間隔：1秒、2秒、5秒、10秒、30秒、1分、2分、5分、10分、30分可設置
　　內部存儲：48M bytes Flash
　　存儲時間：3天-2年（具體時間根據記錄間隔和通道數來確定），數據可存儲十年不丟失
　　供   電：(176~264)VAC，47~63Hz（可定制24VDC供電）
　　尺   寸：外形尺寸96mm*96mm*100mm；開孔尺寸92mm*92mm


　　
　　產品選型


　　 　　產品尺寸
　　


　　產品接線

　　實力認證

　　
　
　　疑難解答
　　問：不同的通道數有什么用
　　通俗一點來講，通道數就是指現場現場需要記錄下幾個數據就選幾個通道的，打個比方如果現場有一個點的溫度，那么就選一個通道的，有兩個點的溫度需要記錄，就需要2個通道的。
　　問：輸入信號這么多種，到底可以記錄什么信號
　　儀表的輸入信號是萬能信號輸入的，這款記錄儀可以記錄溫度、溫濕度、電流、電壓、電量、功率、頻率和轉速等信號，只需要選擇相應的傳感器就可以了呢。只需要將那些量程過大或者不在記錄儀記錄范圍內的信號轉化成標準信號接到記錄儀就可以了呢。
　　問：輸入信號這么多種，我該如何選擇
　　儀表的輸入信號是萬能信號輸入的，選擇信號，跟現場的傳感器有關，一般壓力變送器的信號為4-20mA的，溫度傳感器一般 是熱電偶跟熱電阻的，只要一一對應就可以了
　　問：記錄儀的數據是怎么拷貝到電腦上的呢？平時U盤需要一直插在記錄儀上
　　一、記錄儀是帶USB接口的，可以通過U盤將數據拷貝到電腦上。電腦上安裝我們贈送的軟件可以對數據進行查看保存和分析了呢，平時U盤不需要插在記錄儀上面的呢，只要需要拷貝數據的時候才用得到的呢，記錄儀本身是有內存的呢。
　　二、通過RS485/RS232通訊接口直接與電腦通訊，可直接將數據傳輸?shù)诫娔X，查看實時和歷史數據的呢。
　　問：記錄儀容量這么小，要是數據記錄滿了怎么辦
　　記錄儀每組數據的容量都是非常小的，所以一般不需要擔心記錄儀的內存容量，打個比方，如果設置記錄間隔1分鐘一次，那么記錄儀就能夠記錄半年以上了，且就算記錄儀記錄滿了，儀器自己會自動覆蓋掉最原始的數據的。
